| - | Standardowe opony | Alliance 405/70 R24 Alliance 405/70 R24 | ||||

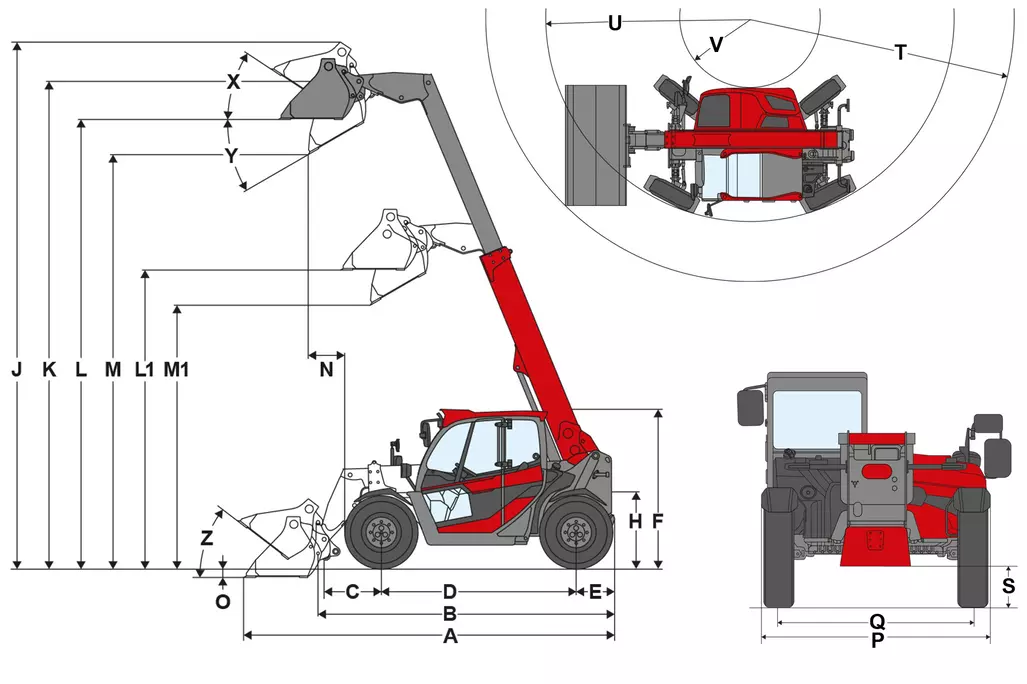

| A | Długość całkowita | 6.035 mm 237,60 in | ||||
| B | Długość całkowita bez łyżki | 4.950 mm 194,88 in | ||||
| C | Wysokość sworznia obrotu łyżki (do środka osi) | 871 mm 34,29 in | ||||
| D | Rozstaw osi | 2.950 mm 116,14 in | ||||
| E | Odległość tyłu nadwozia od tylnej osi | 700 mm 27,56 in | ||||
| F | Wysokość z kabiną | 2.425 mm 95,47 in | ||||
| H | Wysokość fotela | 1.370 mm 53,94 in | ||||
| J | Całkowita wysokość robocza | 7.895 mm 310,83 in | ||||
| K | Wysokość sworznia obrotu łyżki (maks. wysokość załadunku) | 7.305 mm 287,60 in | ||||
| L | Wysokość załadunku wysuniętego ramienia teleskopowego | 6.770 mm 266,54 in | ||||
| L1 | Wysokość załadunku wsuniętego ramienia teleskopowego | 4.470 mm 175,98 in | ||||
| M | Wysokość wysypu wysuniętego ramienia teleskopowego | 6.230 mm 245,28 in | ||||
| M1 | Wysokość wysypu wsuniętego ramienia teleskopowego | 3.930 mm 154,72 in | ||||
| O | Głębokość kopania | 185 mm 7,28 in | ||||
| P | Szerokość całkowita | 2.450 mm 96,46 in | ||||
| Q | Szerokość gąsienic | 1.930 mm 75,98 in | ||||
| S | Prześwit pojazdu | 370 mm 14,57 in | ||||
| T | Maksymalny promień | 5.155 mm 202,95 in | ||||
| U | Promień na krawędzi zewnętrznej | 3.700 mm 145,67 in | ||||
| V | Promień wewnętrzny | 1.640 mm 64,57 in | ||||
| X | Kąt odchylenia łyżki w tył przy maks. wysokości załadunku | 45 ° 45 ° | ||||
| Y | Kąt wysypu | 44 ° 44 ° | ||||
| Z | Kąt odchylenia łyżki w tył na podłożu | 46 ° 46 ° |
