| - | Pneumatiques standards | 365 / 70 R 18 BKT MP513 ET20 365 / 70 R 18 BKT MP513 ET20 | ||||

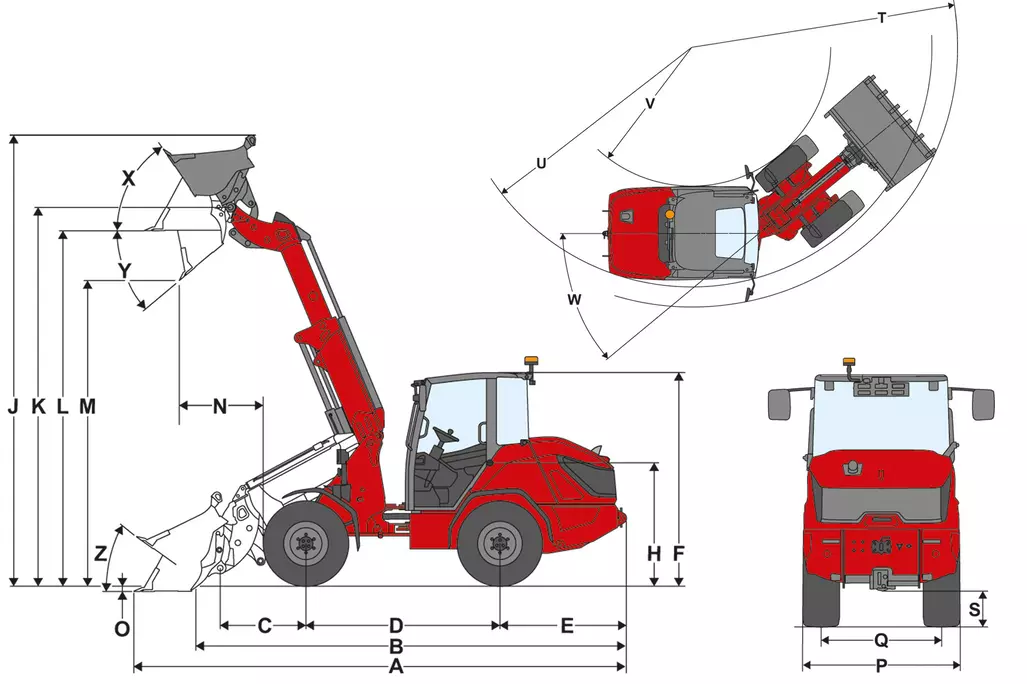

| A | Longueur totale | 5.590 mm 220,1 in | ||||
| B | Longueur totale sans godet | 4.780 mm 188,2 in | ||||
| C | Axe du godet (jusqu’au centre de l’axe) | 975 mm 38,4 in | ||||
| D | Empattement | 2.200 mm 86,6 in | ||||
| E | Déport arrière | 1.435 mm 56,5 in | ||||
| F | Hauteur avec canopy bas | 2.345 mm 92,3 in | ||||
| F | Hauteur avec canopy haut | 2.425 mm 95,5 in | ||||
| F | Hauteur avec cabine | 2.425 mm 95,5 in | ||||
| H | Hauteur siège conducteur | 1.400 mm 55,1 in | ||||
| J | Hauteur de travail totale | 5.155 mm 202,9 in | ||||
| K | Axe du godet (hauteur de levage max.) | 4.300 mm 169,3 in | ||||
| L | Hauteur de franchissement bras télescopique sorti | 4.095 mm 161,2 in | ||||
| M | Hauteur de déversement bras télescopique sorti | 3.470 mm 136,6 in | ||||
| N | Portée (à M) | 955 mm 37,6 in | ||||
| O | Profondeur de décapage | 60 mm 2,4 in | ||||
| P | Largeur totale | 1.520 mm 59,8 in | ||||
| Q | Largeur des chenilles | 1.160 mm 45,7 in | ||||
| S | Garde au sol | 345 mm 13,6 in | ||||
| T | Rayon maximal | 4.260 mm 167,7 in | ||||
| U | Rayon au bord extérieur | 3.850 mm 151,6 in | ||||
| V | Rayon intérieur | 2.225 mm 87,6 in | ||||
| W | Angle d’articulation | 40 ° 40 ° | ||||
| X | Angle de rappel à la hauteur de levage max. | 56 ° 56 ° | ||||
| Y | Angle de déversement | 40 ° 40 ° | ||||
| Z | Angle de rappel au sol | 36 ° 36 ° |
